板式換熱器(Plate Type Heat Exchanger)是由一系列具有一定波紋形狀的金屬片疊裝而成的一種高效換熱器。各種板片之間形成薄矩形通道,通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、應用廣泛、使用壽命長等特點。在相同壓力損失情況下,其傳熱系數比管式換熱器高3-5倍,占地面積為管式換熱器的三分之一,熱回收率可高達90%以上。
基本分類
一般情況下,主要根據結構來區分板式換熱器,也就是根據外形來區分,可分為四大類:

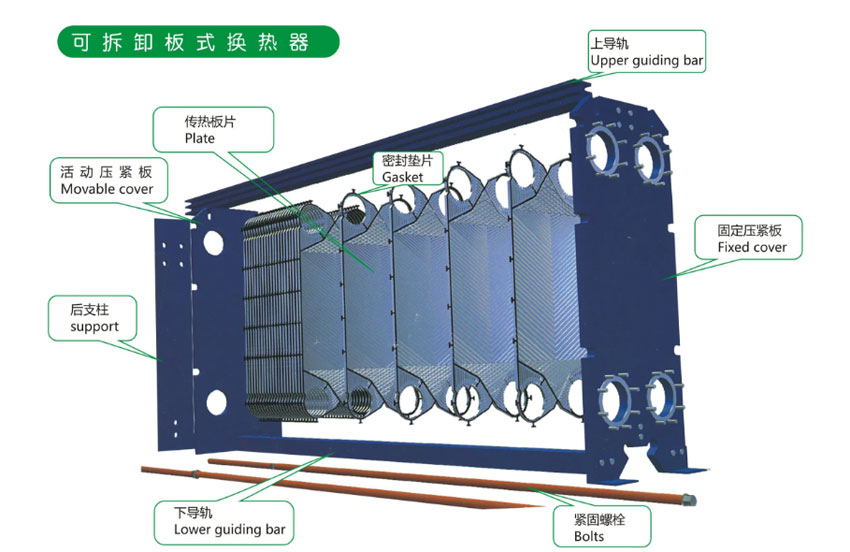

①可拆卸板式換熱器(又叫帶密封墊片的板式換熱器)

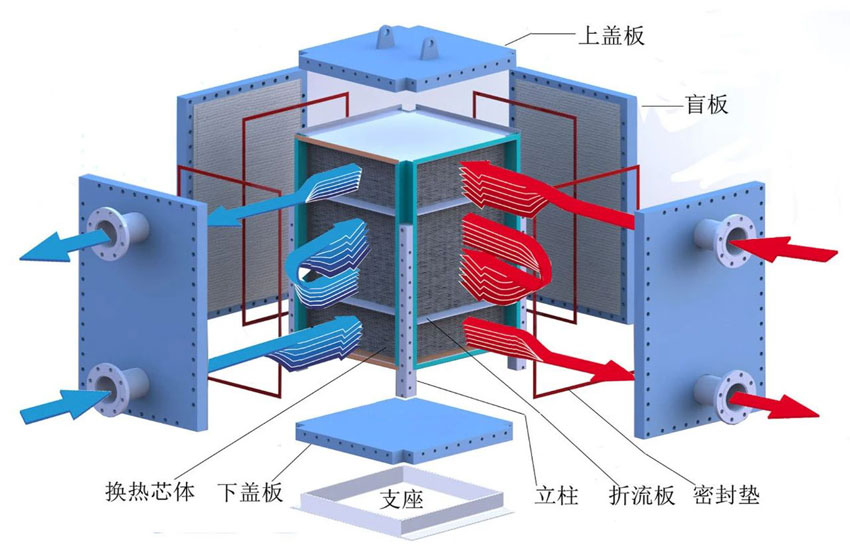

②焊接板式換熱器

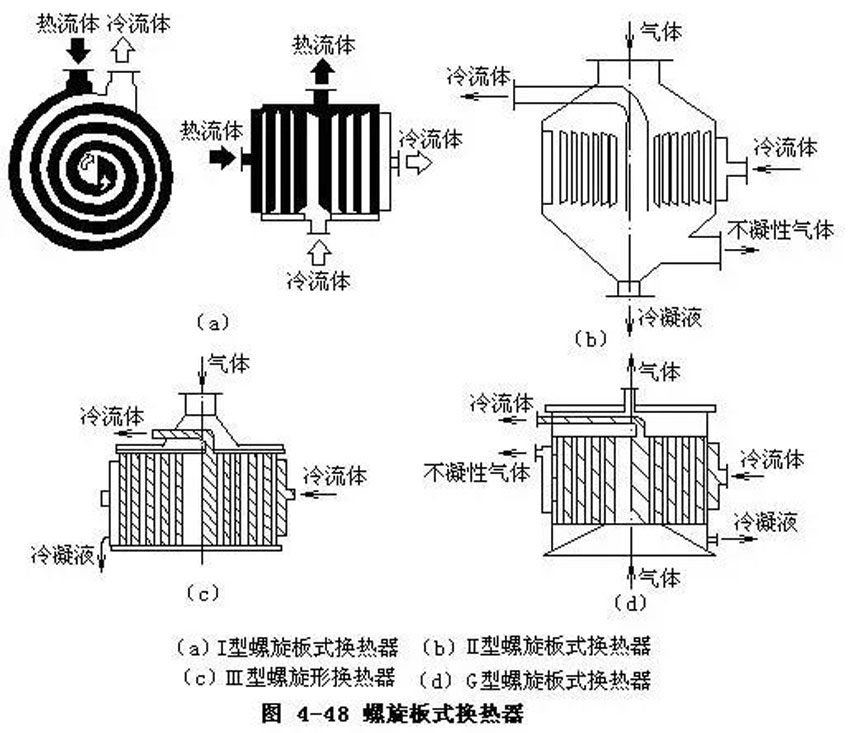

③螺旋板式換熱器
④板卷式換熱器(又叫蜂窩式換熱器)
其中,焊接板式換熱器又分為:半焊接板式換熱器、全焊接板式換熱器、板殼式換熱器、釬焊板式換熱器。
常用的其它分類:
1、根據單位空間內的換熱面積的多少,板式換熱器屬于緊湊式換熱器,主要是與管殼式換熱器進行比較,傳統的管殼式換熱器占地較大;
2、根據工藝用途,有不同的叫法:板式加熱器、板式冷卻器、板式冷凝器、板式預熱器;
3、根據流程組合,分為單程板式換熱器和多程板式換熱器;
4、根據兩種介質的流動方向,分為順流(并流)板式換熱器、逆流板式換熱器、交叉流(橫流)板式換熱器;
5、按照流道的間隙大小,分為常規間隙板式換熱器和寬間隙板式換熱器;
6、還可按照波紋對板式換熱器進行更詳細的區分;
7、按照是否是成套產品,可分為單機板式換熱器、板式換熱器機組。
